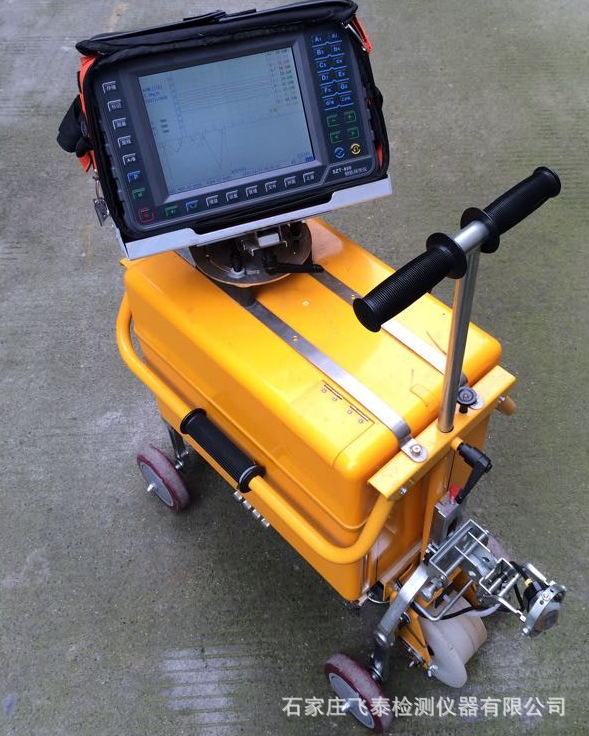

SZT-800數字鋼軌探傷儀
產品介紹
SZT-800數字鋼軌探傷儀是鋼軌探傷的專用超聲波探傷設備，具有10路發射12通道接收，能同時進行37度探頭反射探傷和穿透探傷，探傷靈敏度自動調節和語音傷損報警功能。SZT-800系列鋼軌探傷儀使用了國內先進的鋼軌探傷方法，儀器功能齊備，操作快捷方便，能夠大幅的提高探傷效率。儀器配備8.4吋SVGA(800×600)的彩色工業級顯示屏，能夠以高分辨率顯示A顯波形和B顯圖形，并且在陽光直射下也能清晰地顯示。儀器全程存儲探傷作業的數據和儀器的工作參數， 并配有專用的回放管理系統對探傷數據進行回放和檢索
產品特點
1) 采用一發雙收、探頭復用技術，用10個探頭實現了10路發射，12路接收，穿透法和反射法同時探傷。
2) 探傷靈敏度自動調節功能，探傷人員不需要手動調節增益即可探傷。
3) 音頻報警+語音提示+語音傷損報警功能。
4) 多種顯示模式： 全通道AB顯模式、全通道B顯模式、單通道AB顯模式、校對通道顯示模式，滿足各種探傷需求。
5) 高亮度顯示和低功耗設計，便于野外作業，一次充電儀器能連續工作10小時以上。
6) 時間、地點、A超波形、B超圖形、報警信息及儀器的工作參數等探傷作業數據全程存儲。可以在PC計算機上回放探傷數據，以便事后分析和對作業過程進行監控，并能夠將傷損數據導入到工務管理信息系統（PWMIS）的傷損數據庫。
7) 超大的數據存儲容量：儀器可存儲60天以上的作業數據。
8) 快捷的傷損測量方式：能夠快捷地測量傷損與多個參考點的水平距離，以及傷損的垂直深度。
9) 簡單且人性化的探頭連接方式：12個探傷通道只使用5個航空插頭連接，減少了連接插頭的數目。
10) 獨立連接的校核通道便于傷損校對和驗證。
技術性能：
1) 探測范圍：能進行鋼軌軌頭及軌腰整個斷面的探測，43、50、60軌聲程范圍為250mm，75軌聲程范圍為300mm。
2) 12個獨立的探測通道：前內70°、后內70°、前外70°、后外70°、向后直70°、向前直70°、向前37°、向后37°、前穿透式37°、后穿透式37°、前0°、后0°。
3) 探頭頻率：2MHz。
4) 衰減器總量80dB，每12dB的工作誤差不超過±1dB。
5) 探測重復頻率：450Hz。
6) 動態范圍：抑制小時動態范圍大于22dB，抑制大時動態范圍為2-6dB。
7) 放大器頻率響應：fo= 2.0M±10%，Δf=2.0M±10%
8) 水平線性誤差：不大于1%。
9) 垂直線性誤差：抑制小時，不大于10%。
10) 阻塞范圍：不大于20mm。
11) 響應時間：探傷儀的響應時間2.22ms。
12) 工作電源：DC11.1V/13Ah標稱鋰電池，連續工作時間大于10h。
13) 環境溫度：-30～50℃。
14) 相對濕度：20%～90%RH。
