液晶數顯萬能試驗機
立即詢價

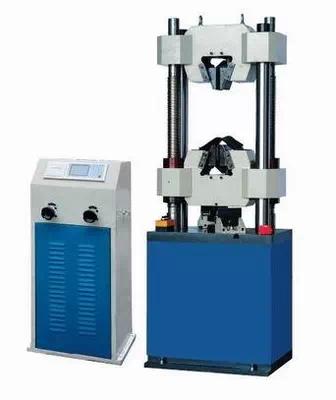

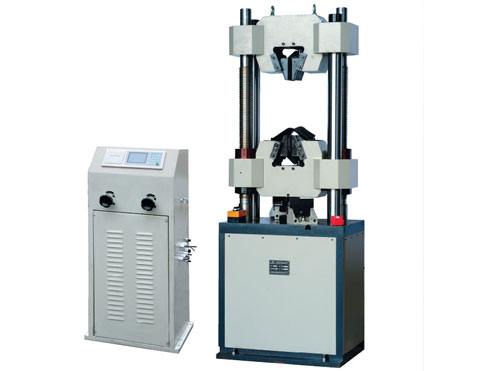

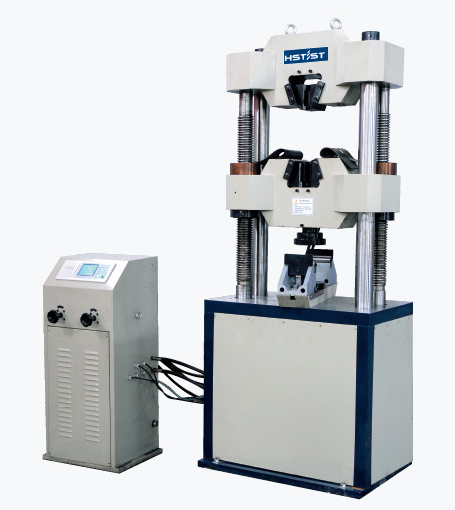

WES-B系列液晶數顯萬能試驗機(10噸、30噸、60噸、100噸、200噸)
一、性能說明
本液晶數顯萬能試驗機用于各種金屬材料的拉伸、壓縮、彎曲及剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用油缸下置式、高度低、重量輕，尤其適用于工程施工部門。
二、控制系統(tǒng)
1、電子測力，液晶顯示試驗力-時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力，實驗數據方便直觀；
2、通過數字健輸入試樣編號、橫截面積，可直接測定材料的抗拉強度、屈服強度等力學性能；
3、液晶數顯萬能試驗機可以對實驗結果進行打印。
三、技術參數
產品型號 | WES-100B | WES-300B | WES-600B | WES-1000B | ||
主機結構形式 | 雙立柱雙絲杠油缸下置式結構 （1000B四立柱雙絲杠 ) | |||||
最大試驗力 | 100 kN | 300 kN | 600 kN | 1000 kN | ||
試驗機級別 | 1級 | |||||
試驗力測量范圍 | 2%-100% | |||||
試驗力示值 相對誤差 | ≦示值的±1% | |||||
活塞最大移動速率 | 70（mm/min） | |||||
橫梁調整速度 | 120（mm/min） | |||||
活塞最大行程 | 250mm | |||||
控制方式 | 手動加載 | |||||
有效拉伸空間 | 650mm | |||||
有效壓縮空間 | 550mm | |||||
立柱間距 | 540mm | 540mm | 540 | 650mm | ||
夾緊方式 | 手動夾緊(可選配液壓夾緊) | |||||
圓試樣夾持直徑 | φ6-φ26mm | φ6-φ26mm | φ13-φ40mm | φ13-φ40mm | ||
扁試樣夾持厚度 | 0-15mm | 0-15mm | 0-15mm | 0-30mm | ||
扁試樣夾持寬度 | 70mm | 70mm | 75mm | 75mm | ||
上下壓盤尺寸 | φ160/204*204mm（選配） | |||||
彎曲支輥間距 | 600 mm | |||||
彎曲支輥寬度 | 140mm | |||||
安全保護裝置 | 機械限位保護和軟件過載保護 | |||||
主機外形尺寸（mm） | 810×560×2050 | 810×560×2050 | 830×580×2150 | 10600×660×2450 | ||
主機電源 | 0.55KW | 0.55KW | 0.55KW | 0.75KW | ||
油源控制柜外形尺寸（mm） | 590×5500×1280 | 590×5500×1280 | 590×5500×1280 | 590×5500×1280 | ||
控制柜電源 | 1.5 KW | 1.5 | 1.5 | 1.5 | ||
主機機重量 | 1700kg | 1950kg | 2200kg | 2950kg | ||
備注：本系列液晶數顯萬能試驗機參數僅供參考，如有改動恕不另行通知，以公司產品實物為準
